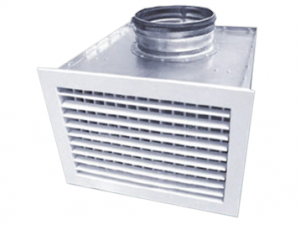

Решетки АМН, АМР...М, АДН, АДР...М, АЛН, АЛР...М, АМН-К, АМР-К, АДН-К, АДР-К, АЛН-К, АЛР-К, АБН, АВР с камерами статического давления (КСД)

Алюминиевые вентиляционные решетки с камерами статического давления гарантируют равномерное истечение воздушного потока по сечению воздухораспределителей за счет резкого снижения скорости воздуха в камере.

Для вентиляционных решеток АМН, АМР...М, АДН, АДР...М, АЛН, АЛР...М, АМН-К, АМР-К, АДН-К, АДР-К, АЛН-К, АЛР-К, АБН, АБР изготавливаются камеры статического давления 1КСД, размеры которых определяются средней расчетной скоростью воздушного потока в них не более 1,5 м/с с учетом рекомендуемой производительности решеток.

Для регулирования расхода воздуха камеры статического давления 1КСР оснащены регулирующим устройством, которое устанавливается во входном патрубке.

Для вентиляционных решеток АМР...М, АДР...М, АЛР...М, АМР-К, АДР-К, АЛР-К, АБР с регулятором расхода воздуха применение регулятора расхода воздуха в камере статического давления 1КСД (1КСР) нецелесообразно, так как изменение расхода осуществляется непосредственно в воздухораспределителе.

Для улучшения технических характеристик камеры статического давления могут изнутри покрываться слоем теплозвукоизоляционного материала. При этом габаритные размеры камеры статического давления не изменяются. Изолирующая облицовка снижает шум на ~6 дБ, сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности камеры статического давления КСД при температуре воздуха ниже точки росы.

Камеры статического давления 1КСД, 1КСР изготавливаются из оцинкованной стали. 1КСД, 1КСР имеют боковой подвод воздуха по большей стороне решетки или торцевой подвод.

Крепление вентиляционных решеток к камерам статического давления производится с помощью пружинных фиксаторов. Для потолочного исполнения крепление осуществляется самонарезающими винтами. Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением.

Монтаж камеры статического давления - потолочный или настенный. Крепление 1КСД, 1КСР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Подшивной потолок устанавливается после крепления камер статического давления 1КСД, 1КСР.

При изготовлении алюминиевых вентиляционных решеток на заказ камеры статического давления 1КСД, 1КСР могут окрашиваться методом порошкового напыления в любой цвет по каталогу RAL.

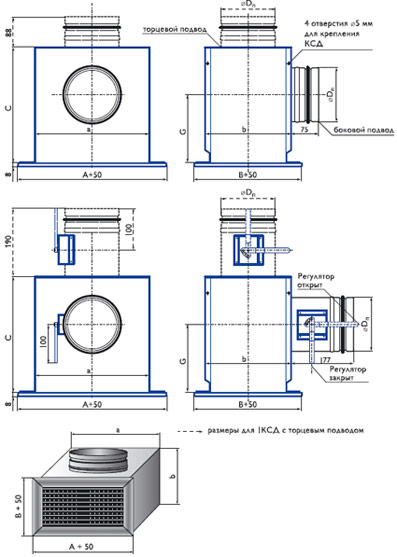

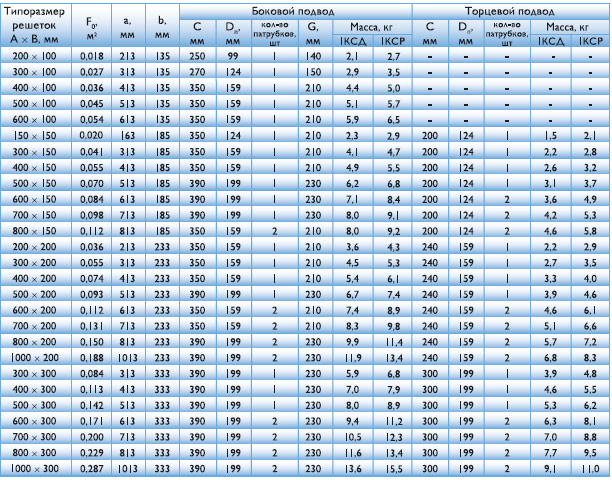

Характеристики камер статического давления 1КСД, 1КСР для решеток АМН, АМР...М, АДН, АДР...М, АЛН, АЛР...М

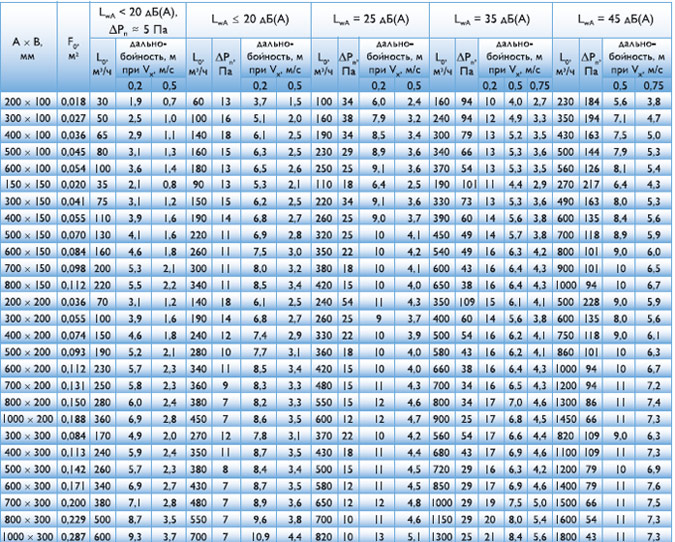

Данные для подбора решеток АМН, АДН (α1 = α2 = 0o), АЛН с камерами статического давления 1КСД при подаче и удалении воздуха в помещениях

При настилании струи на потолок ее дальнобойность необходимо увеличить в 1,4 раза. В камерах статического давления с регулирующим устройством 1КСР табличные значения ∆Рполн корректируются.

∆P1КСРполн. = К х ∆Рполн

Значение коэффициента К для вентиляционных решеток АМН, АДН при α1 = α2 = 0o, АЛН с камерами статического давления 1КСД

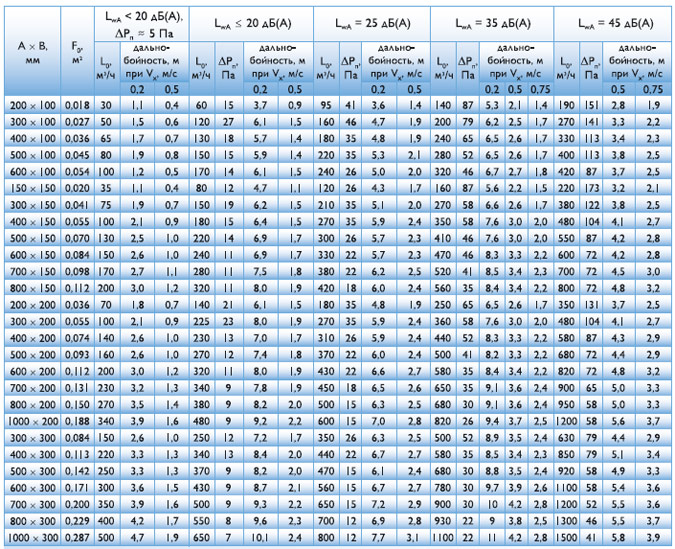

Данные для подбора решеток АМН, АДН (α1 = α2 = 45o) с камерами статического давления 1КСД при подаче воздуха в помещение

При настилании струи на потолок ее дальнобойность необходимо увеличить в 1,4 раза. В камерах статического давления с регулирующим устройством 1КСР табличные значения ∆Рполн корректируются.

∆P1КСРполн. = К х ∆Рполн

Значение коэффициента К для вентиляционных решеток АМН, АДН при α1 = α2 = 45o с камерами статического давления 1КСД

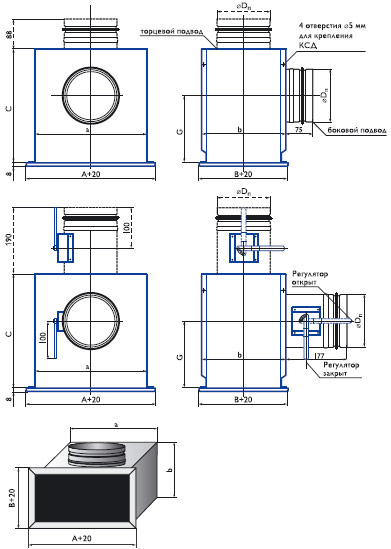

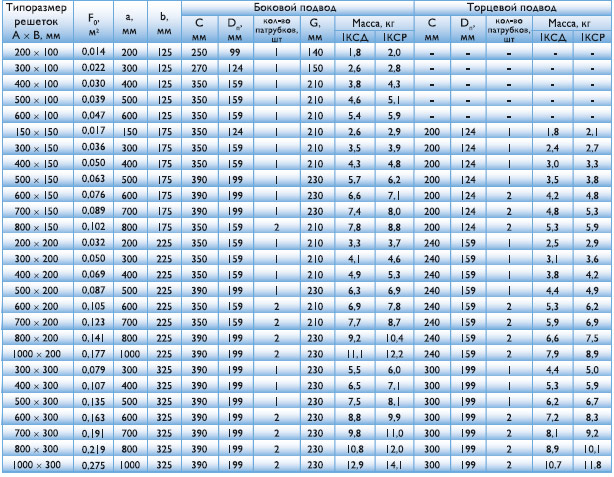

Характеристики камер статического давления 1КСД, 1КСР для решеток АМН-К, АМР-К, АДН-К, АДР-К, АЛН-К, АЛР-К, АБН, АБР

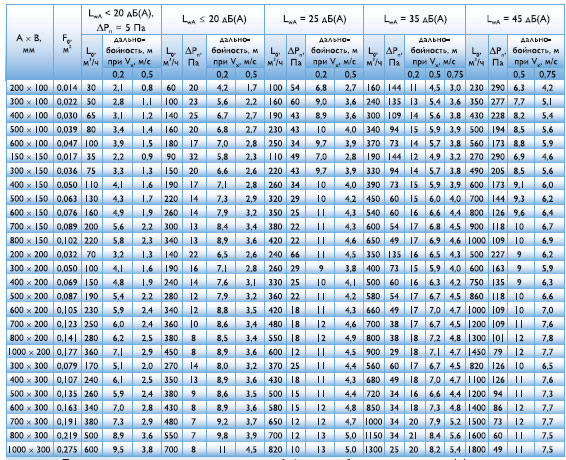

Данные для подбора вентиляционных решеток АМН-К, АДН-К (α1 = α2 = 0o), АЛН-К, АБН с камерами статического давления 1КСД при подаче и удалении воздуха в помещениях

При настилании струи на потолок ее дальнобойность необходимо увеличить в 1,4 раза. В камерах статического давления 1 КСР табличные значения ∆Рполн корректируются:

∆P1КСР полн. = К х ∆Рполн,

Значение коэффициента К для вентиляционных решеток АМН-К, АДН-К, АЛН-К, АБН с камерами статического давления при α1=α2=0°

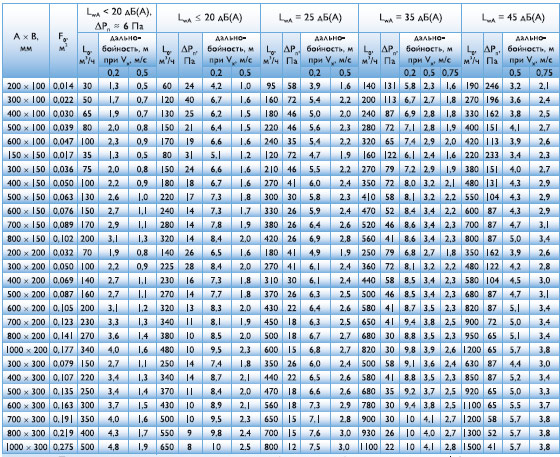

Данные для подбора вентиляционных решеток АМН-К, АДН-К (α1 = α2 = 45o) с камерами статического давления 1КСД при подаче воздуха в помещение

При настилании струи на потолок ее дальнобойность необходимо увеличить в 1,4 раза. В камерах статического давления 1 КСР табличные значения ∆Рполн корректируются:

∆P1КСР полн. = К х ∆Рполн,

Значение коэффициента К для вентиляционных решеток АМН-К, АДН-К, АЛН-К, АБН с камерами статического давления при α1=α2=45°
