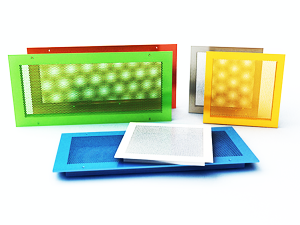

Перфорированные решетки СЕЗОН ВР-Р, ВР-Р1, ВР-ПП

Перфорированные вентиляционные решетки ВР-Р, ВР-Р1 используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Потолочные перфорированные решетки ВР-ПП используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» помещений различных типов и назначений.

Вентиляционные решетки ВР-Р, ВР-Р1 изготовлены из алюминиевого профиля в виде рамки и перфорированного листа.

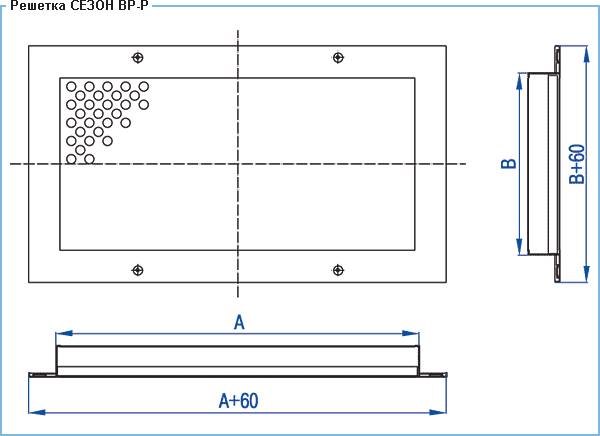

Конструкция вентиляционной решетки ВР-Р, ВР-Р1 предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

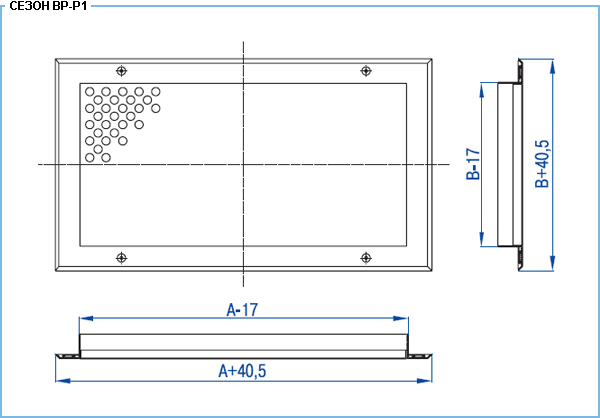

Определяющими размерами перфорированных решеток являются размеры строительного проема. Вентиляционная решетка ВР-Р отличается от ВР-Р1 конфигурацией профиля рамки.

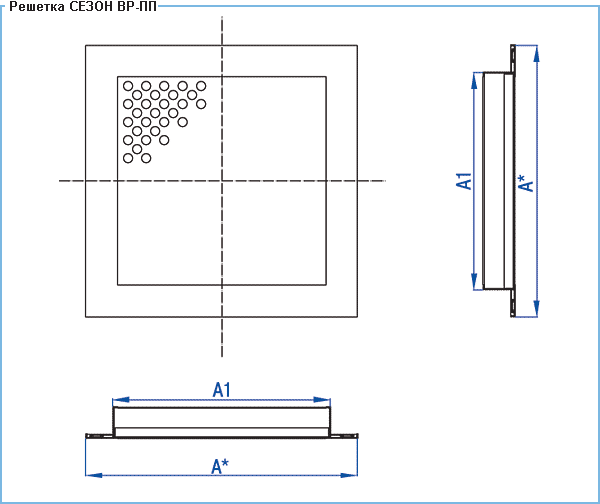

Перфорированные вентиляционные решетки ВР-ПП устанавливаются на направляющие потолка и не закрепляются (возможно изготовление монтажных отверстий для крепления с помощью винтового соединения по дополнительному заказу). Определяющими размерами являются размеры ячейки подвесного потолка.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможна окраска в любой цвет по каталогу RAL).

Для вентиляционных решеток ВР-Р, ВР-Р1, ВР-ПП предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

В отличие от предыдущей серии ВР-Р, ВР-ПП, используется другой рамочный профиль.

Ассортимент перфорированных вентиляционных включает в себя изделия стандартных размеров. Возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Коэффициент свободного сечения перфорированной вентиляционной решетки ВР-Р, ВР-Р1, ВР-ПП Кс.с.= 0,30.

Пример: ВР-Р 400×250 RAL9010 — вентиляционная решетка с перфорированным воздухораспределителем в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.

Пример: ВР-ПП 400×400 RAL9010 — вентиляционная решетка с перфорированным воздухораспределителем для установки в ячейку подвесного потолка размером 400×400 мм. Фактический габаритный размер решетки 398×398 мм. Цвет решетки по каталогу — RAL9010.
