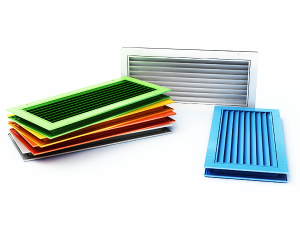

Переточные решетки СЕЗОН ВР-Д1 (для дверей и межкомнатных перегородок)

Переточные вентиляционные алюминиевые решетки ВР-Д1 имеют горизонтально расположенные нерегулируемые V-образные жалюзи, используются в системах вентиляции и кондиционирования воздуха и предназначены для монтажа в дверной или стенной проем, межкомнатные перегородки для перераспределения воздуха между помещениями различных типов и назначений.

Дверные вентиляционные решётки ВР-Д1 состоят из двух рам — наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору сквозь решётку. Наружная рама устанавливается в дверной или стенной проем. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или тонких перегородках толщиной 26–50 мм.

Конструкция дверной вентиляционной решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможна окраска в любой цвет по каталогу RAL).

Ассортимент дверных вентиляционных решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление дверных вентиляционных решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

1) ВР-Д1 300×150 RAL9010 — вентиляционная переточная решетка с горизонтальными нерегулируемыми жалюзи V-образной формы для установки в проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010.

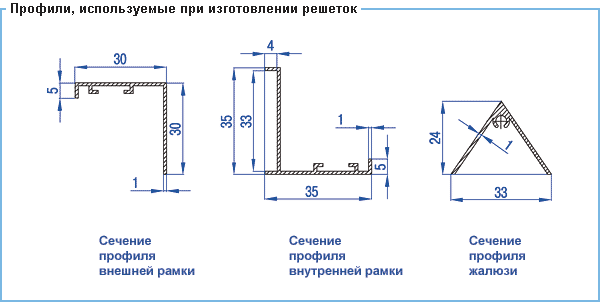

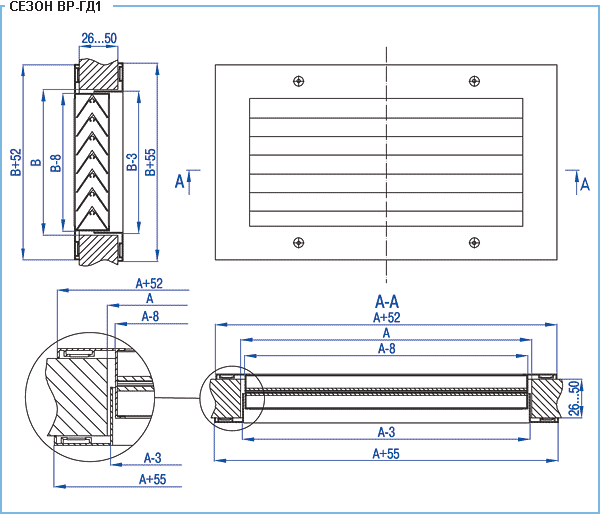

Посадочные размеры и сечение профиля вентиляционных решеток ВР-Д1
