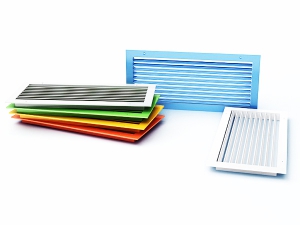

Настенные решетки с регулируемыми жалюзи СЕЗОН ВР-К

Алюминиевые вентиляционные решетки ВР-К имеют горизонтально расположенные индивидуально регулируемые жалюзи, используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

Вентиляционные решетки ВР-К изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных каплевидных жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха. Конструкция вентиляционной решетки ВР-К предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600×600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможна окраска в любой цвет по каталогу RAL).

Для вентиляционных решеток ВР-К предусмотрена возможность оснащения клапаном расхода воздуха (КРВ-1) и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

В отличие от алюминиевых вентиляционных решеток ВР-Г в этих решетках изменены профили рамки и жалюзи. Применение нового профиля жалюзи вентиляционной решетки ВР-К обеспечивает улучшенные аэродинамические параметры изделия.

Ассортимент вентиляционных решеток решеток ВР-К включает в себя изделия стандартных типоразмеров, также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице 1.

Коэффициент свободного сечения решетки СЕЗОН ВР-К Кс.с.= 0,81

Пример: 1) ВР-К 300×150 с КРВ-1 RAL9010 — вентиляционная решетка с индивидуально регулируемыми горизонтально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха, цвет решетки по каталогу — RAL9010; 2) ВР-К 300×150 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет при заказе не указывается).

Примечания: 1 Индекс «Z» означает, что вентиляционная решетка будет иметь защелки для скрытого крепления и будет без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления. 2 Площади свободных сечений даны для полностью открытых жалюзи (угол наклона жалюзи α= 0°). При угле наклона, отличном от 0°, приведенные в таблице 1 данные следует умножать на cos α. При установке КРВ-1 площадь свободного сечения (F"с.с) рассчитывается как: F"с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).
