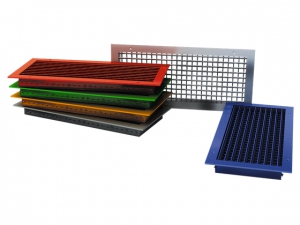

Настенные решетки с регулируемыми жалюзи СЕЗОН ВР-ГВ

Алюминиевые вентиляционные решетки ВР-ГВ имеют горизонтально-вертикально расположенные индивидуально регулируемые жалюзи, используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

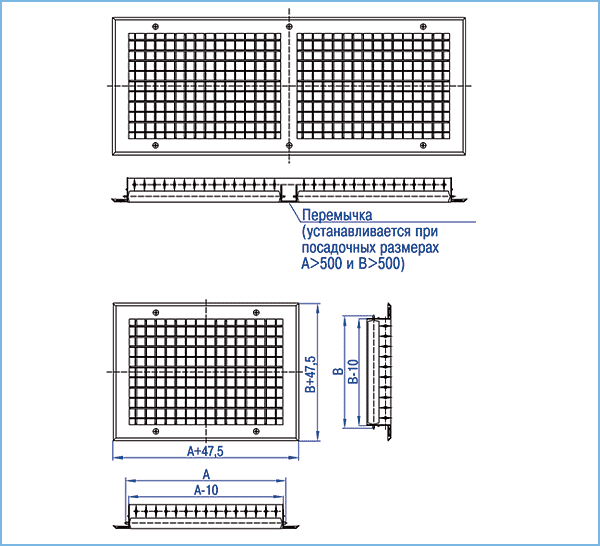

Вентиляционные решетки ВР-ГВ изготовлены из алюминиевого профиля в виде рамки с горизонтально и вертикально расположенными ромбовидными жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для направления потока воздуха в необходимую сторону. Конструкция вентиляционной решетки ВР-ГВ предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600× 600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Для алюминиевых вентиляционных решеток ВР-ГВ предусмотрена возможность оснащения клапаном расхода воздуха (КРВ) и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент алюминиевых вентиляционных решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление вентиляционных решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице 1.

Коэффициент свободного сечения вентляционной решетки ВР-ГВ Кс.с.= 0,67

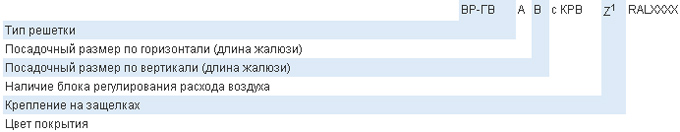

Пример: 1) ВР-ГВ 300×150 КРВ RAL9010 — вентиляционная решетка с регулируемыми горизонтально и вертикально расположенными жалюзи и посадочными размерами 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха, цвет решетки по каталогу — RAL9010. 2) ВР-ГВ 300×150 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет в заказе не указывается).

Примечания: 1 Индекс «Z» означает, что вентиляционная решетка будет иметь защелки для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления. 2 Площади свободных сечений даны для полностью открытых жалюзи (углы наклона жалюзи αI= 0°, αII=0°). При углах наклона, отличных от 0°, приведенные в таблице 1 данные следует умножать на cos αI и cos αII. При установке КРВ площадь свободного сечения (F"с.с) рассчитывается как: F"с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).
