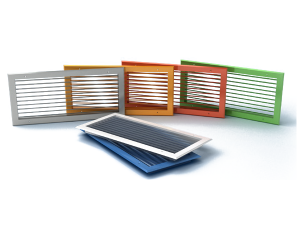

Настенные решетки с регулируемыми жалюзи СЕЗОН ВР-Г

Алюминиевые вентиляционные решетки ВР-Г имеют горизонтально расположенные индивидуально регулируемые жалюзи, используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

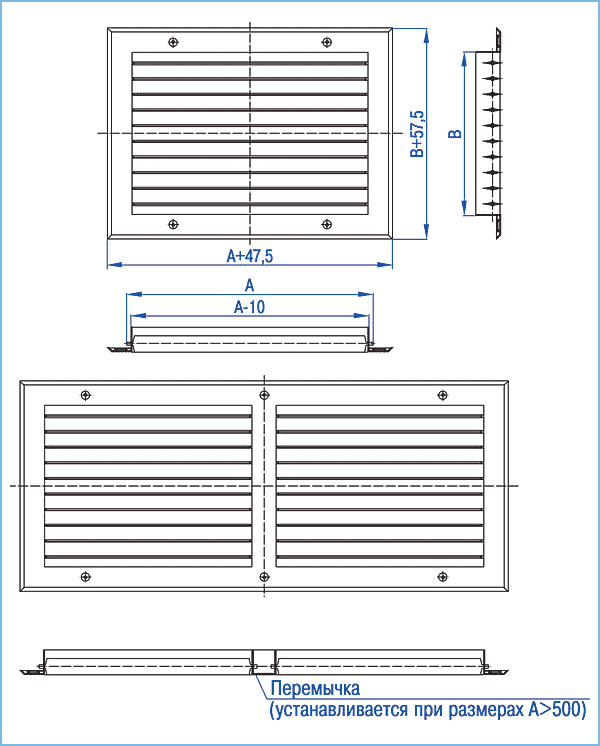

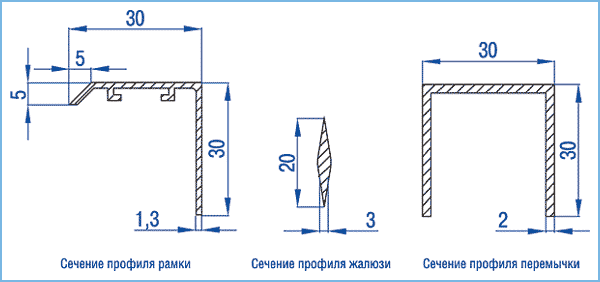

Вентиляционные решетки ВР-Г изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных ромбовидных жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха. Конструкция вентиляционной решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600*600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 — при заказе не указывается (возможна окраска в любой цвет по каталогу RAL).

Для алюминиевых вентиляционных решеток ВР-Г предусмотрена возможность оснащения клапаном расхода воздуха (КРВ) и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент вентиляционных решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление вентиляционных решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице 1.

Коэффициент свободного сечения решетки СЕЗОН ВР-Г Кс.с.= 0,83

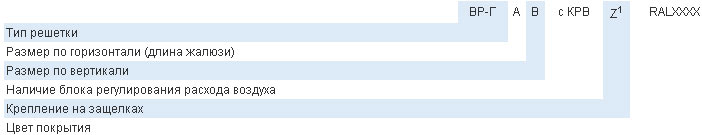

Пример: 1) ВР-Г 300*150 с КРВ RAL9010 — алюминиевая вентиляционная решетка с индивидуально регулируемыми горизонтально расположенными жалюзи и посадочными размерами 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха2, цвет решетки по каталогу — RAL9010;

2) ВР-Г 300*150 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет в заказе не указывается).

Таблица 1 - Cтандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) алюминиевых вентиляционных решеток ВР-Г

1. Индекс «Z» означает, что вентиляционная решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки вентиляционной решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет иметь монтажные отверстия для винтового крепления.

2. При этом посадочный размер изделия увеличивается до Аx(В+10). 3. Площади свободных сечений даны для полностью открытых жалюзи (угол наклона жалюзи αI= 0°). При угле наклона, отличном от 0°, приведенные в таблице 1 данные следует умножать на cos αI. При установке клапана расхода воздуха КРВ площадь свободного сечения (F"с.с) рассчитывается как: F"с.с= Fc.c•Кр (значения коэффициента Кр приведены в табл. 2).
