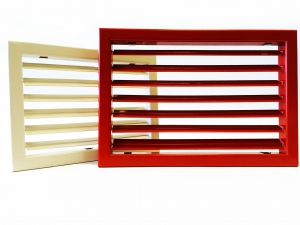

Настенные решетки с регулируемыми жалюзи и узкой рамкой AМН-К, AДН-К, АМР-К, АДР-К

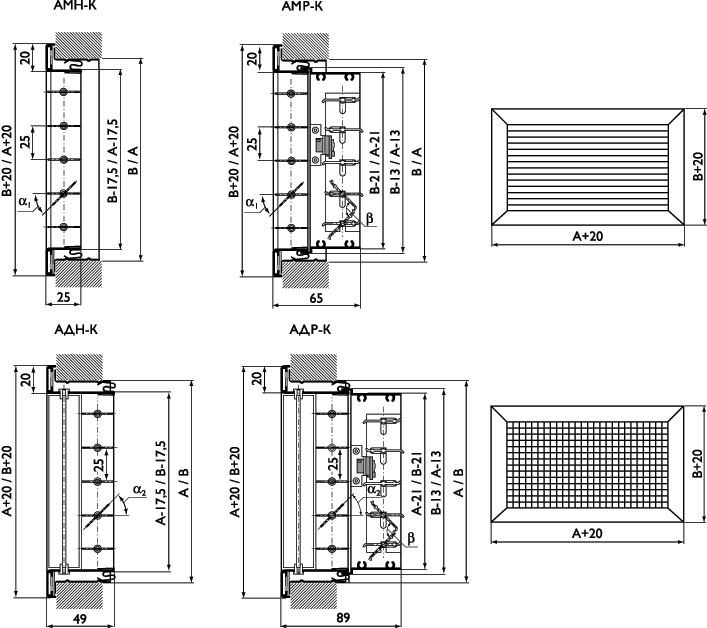

Настенные алюминиевые вентиляционные решетки Арктос АМН-К, АДН-К, АМР-К, АДР-К предназначены для подачи и удаления воздуха из помещения. Однорядные решетки АМН-К и двухрядные АДН-К изготовлены из алюминия и снабжены индивидуально регулируемыми жалюзи для изменения направления и (или) характеристик приточной струи. Для настенных алюминиевых решеток АМН-К, АМР...М-К угол наклона жалюзи - α1. Для настенных алюминиевых решеток АДН-К, АДР...М-К угол наклона внутреннего ряда жалюзи - α2, угол наклона наружного ряда жалюзи - α1. Жалюзи решетки устанавливаются в пластиковые втулки, которые облегчают их поворот при регулировании.

Алюминиевые вентиляционные решетки АМР-К и АДР-К оснащены регулятором расхода воздуха, который интегрирован в корпус настенной решетки. Для удобства установки вентиляционные решетки могут дополнительно комплектоваться монтажной рамой.

Для удобства установки вентиляционные решетки АМН-К, АДН-К, АМР-К, АДР-К могут дополнительно комплектоваться монтажной рамой.

Настенный монтаж производится с помощью пружинных фиксаторов. Потолочный монтаж рекомендуется производить с помощью самонарезающих винтов.

Настенные алюминиевые решетки стандартно окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

Минимальный размер настенной вентиляционной решетки 100 x 100 мм, максимальный - 1200 мм по одной из сторон, шаг 50 мм. При размере А (В) > 500 мм устанавливается перемычка для обеспечения прочности конструкции решетки.

Данные для подбора решеток АМН-К, АМР-К, АДН-К, АДР-К     при подаче воздуха в помещение (a1 = a2 = 0°)

* Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители завода "Арктос"

При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза.

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету  воздухораспределителей.

Данные для подборка решеток АМН-К, АМР-К, АДН-К, АДР-К  при подаче воздуха в помещение (a1 = a2 = 45°

* Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании “Арктос”

Данные для подбора решеток АМН-К, АМР-К, АДН-К, АДР-К   при удалении воздуха из помещения (a1 = a2 = 0°)

* Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании “Арктос”
