Наружные накладные решетки СЕЗОН ВР-НН, ВР-НК

Накладные наружные алюминиевые решетки ВР-НН и ВР-НК используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа на воздуховоды или строительные проемы без углубления внутрь проема (клапаны дымоудаления и т.д.) помещений различных типов и назначений. При этом крепление вентиляционных решеток производится непосредственно на стену (перегородку).

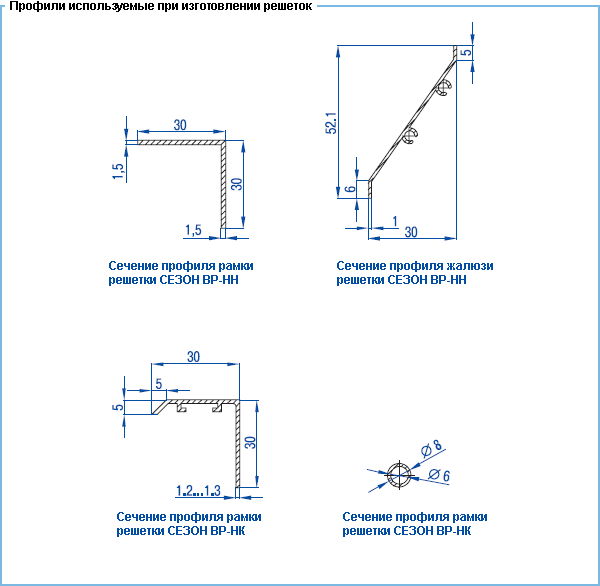

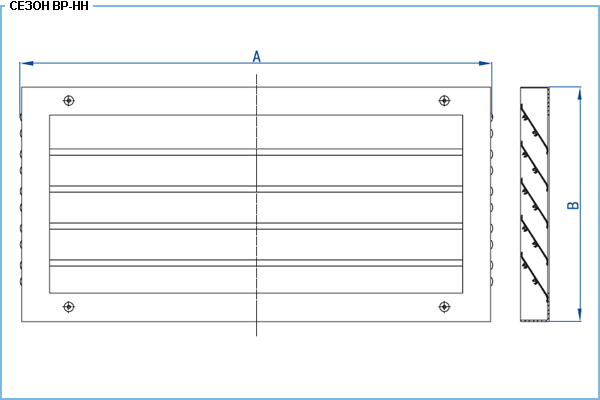

Накладные вентиляционные решетки ВР-НН изготовлены из алюминиевого профиля в виде рамки из плоского уголка и жестко закрепленных в ней жалюзи Z-образной формы. Стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). Определяющими размерами являются габаритные.

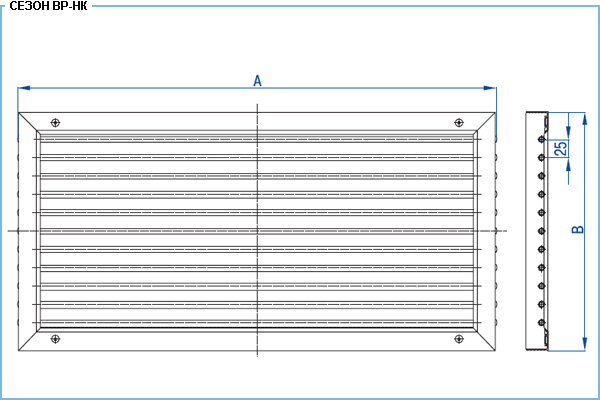

Алюминиевые вентиляционные решетки ВР-НК изготовлены из алюминиевого профиля в виде рамки из уголка и жестко закрепленных в ней круглых трубок-жалюзи с постоянным для всех стандартных типоразмеров шагом, равным 25 мм. Стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). Определяющими размерами являются габаритные.

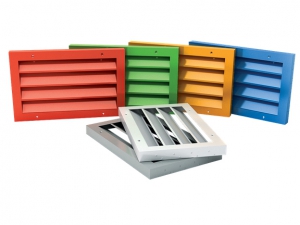

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Параметры вентиляционных решеток ВР-НН аналогичны параметрам решеток ВР-Н3.

Ассортимент вентиляционных решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление вентиляционных решеток любых размеров с шагом 1 мм. Диапазон выполняемых размеров изделий от 200×200 до 1000×1000 мм.

Коэффициент свободного сечения вентиляционной решетки ВР-НК Кс.с.= 0,67

1) ВР-НН 400×250 RAL9010 — накладная вентиляционная решетка с Z-образными жалюзи с габаритными размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.

2) ВР-НК 400×400 — накладная вентиляционная решетка с жалюзи в виде трубок и с габаритными размерами 400×400 мм, цвет решетки по каталогу - RAL9016 (стандартный цвет в заказе не указывается).
