Двухрядные настенные решетки с реглируемыми жалюзи СЕЗОН ВР-КВ

Алюминиевые вентиляционные решетки ВР-КВ имеют горизонтально-вертикально расположенные индивидуально регулируемые жалюзи, используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

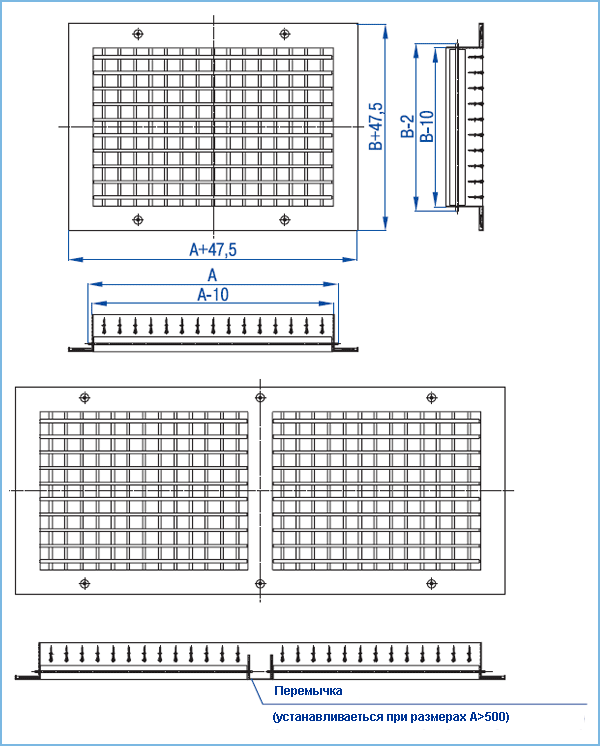

Вентиляционные решетки ВР-КВ изготовлены из алюминиевого профиля в виде рамки с горизонтально и вертикально расположенными каплевидными жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для направления потока воздуха в необходимую сторону. Конструкция вентиляционной решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х600 мм.

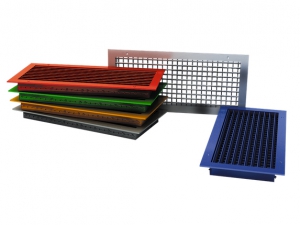

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия – белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для вентиляционных решеток ВР-КВ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 иадаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Особенности конструкции В отличии от алюминиевых вентиляционных решеток ВР-ГВ в решетках данной серии изменены профили рамки и жалюзи. Применение нового профиля жалюзи вентиляционной решетки ВР-КВ обеспечивает улучшенные аэродинамические параметры изделия. Ассортимент вентиляционных решеток ВР-ГВ включает в себя изделия стандартных типоразмеров, также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Коэффициент свободного сечения вентиляционной решетки ВР-КВ Кс.с.= 0,62.

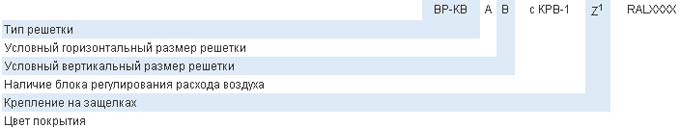

1) ВР-КВ 300х150 КРВ-1 RAL9010 – вентиляционная решетка с регулируемыми горизонтально и вертикально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу RAL9010.

2) ВР-КВ 300х150 – то же, но без клапана расхода воздуха, цвет вентиляционной решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается).

1. Индекс «Z» означает, что вентиляционная решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.

2. Площади свободных сечений даны для полностью открытых жалюзи (углы наклона жалюзи αI= 0°, αII=0°). При углах наклона, отличных от 0°, данные следует умножать на cos αI и cos αII. При установке КРВ-1 площадь свободного сечения (F"с.с) рассчитывается как: F"с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).
