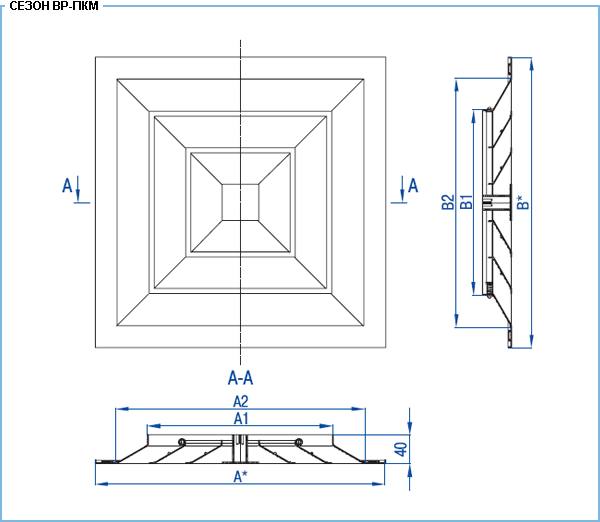

Диффузоры потолочные СЕЗОН ВР-ПКМ

Потолочые вентиляционные решетки (диффузоры) ВР-ПКМ со съемной частью используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа "Армстронг" и потолки других типов в помещениях различного назначения.

Анемостат изготовлен из алюминиевого профиля в виде жестко закрепленных между собой внутренних рамок для создания «настилающего» потока воздуха, направленного в четыре стороны. В отличие от вентиляционных решеток ВР-ПК внутренняя часть решетки данной серии для удобства монтажа и обслуживания может выниматься и устанавливаться на уже смонтированную внешнюю раму. Наклон жалюзи к лицевой поверхности равен 30°. Применение нового профиля позволило снизить вес и уменьшить просматриваемость изделий.

Анемостат устанавливается на направляющие потолка и не закрепляется. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможна окраска в любой цвет по каталогу RAL).

Для вентиляционных решеток ВР-ПКМ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

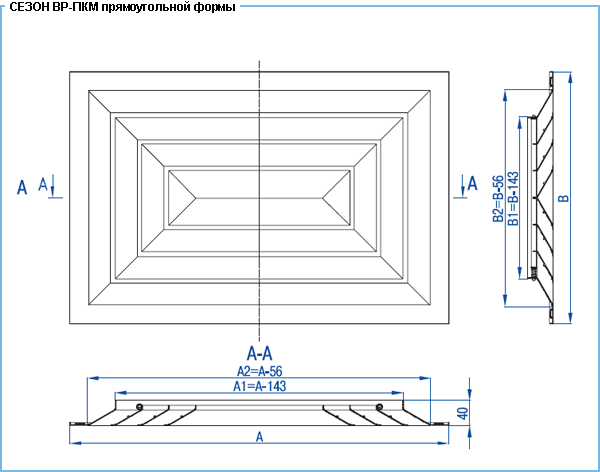

Ассортимент вентиляционных решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление вентиляционных решеток любых размеров, лежащих в диапазоне от 250 до 1000 мм с шагом 1 мм.

Пример:1) ВР-ПКМ 600×600 с КРВ-1 RAL9010 — вентиляционная решетка потолочного типа со съемной частью для установки в ячейку подвесного потолка размером 600×600. Фактический габаритный размер решетки 598×598 мм, с наличием клапана1 расхода воздуха, цвет решетки по каталогу — RAL9010; 2) ВР-ПКМ 600×600 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет при заказе не указывается).

Примечание: 1. При установке КРВ-1 площадь свободного сечения (F"с.с) рассчитывается как: F"с.с= Fc.c·Кр
