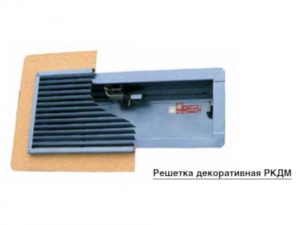

Декоративная решетка РКДМ Вингс-М

Отличительной особенностью систем противодымной венти-ляции является высокая скорость движения газа в клапанах этих систем, которая часто достигает 15-17 м/с. Использование решеток систем общеобменной вентиляции, имеющих резкий излом профиля жалюзи, приводит в этих условиях к большим потерям давления и нерасчетному режиму функционирования указанных систем. Применение декоративных откидных пане-лей на клапанах, устанавливаемых в стенах коридоров, про-тиворечит «Техническому регламенту о требованиях пожарной безопасности» (см. ч. 1 и ч. 2 ст. 53, ч. 1 ст. 89) и СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы (см. п. 4.3.3).

Следует также учитывать, что в соответствии с изм. No1 ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний» (см. п. 4.12) «при установке на дымоприемных устройствах декоратив-ных и защитных решеток измерения следует производить без демонтажа этих решеток». При выполнении этого требования применение декоративных решеток с большим сопротивлени-ем, которое не учитывалось при проведении аэродинамиче-ского расчета систем противодымной вентиляции, приведет к значительному снижению фактического расхода воздуха через дымоприемное устройство с решеткой (отверстие или нормально закрытый противопожарный клапан) по сравнению с требуемым значением, то есть к отрицательному результату испытаний.

Для решения указанных проблем специалистами «ВИНГС-М» разработана, не имеющая аналогов, декоративная решетка РКДМ с пониженным сопротивлением, достигаемым за счет скругленной до заданного радиуса формы профиля жалюзи и угла их наклона, оптимальные.

Отличие от декоративных решеток других производителей, предназначенных для установки на клапанах противодымной вентиляции, жалюзи решетки РКДМ не имеют резкого излома профиля и площадки во фронтальной плоскости, что позволя-ет обеспечить коэффициент их живого сечения не менее 0,9.

Решетки РКДМ изготавливаются из оцинкованной стали с последующей окраской. По запросу возможно изготовление решеток из нержавеющей стали. Номинальными размерами решеток при их заказе являются габаритные размеры АрхВр, определяемые с учетом вариантов установки этих изделий.

Решетки РКДМ могут устанавливаться на строительных кон-струкциях за пределами фланца «стеновых» клапанов КЛАД®-2(КДМ-2), КЛАД®-3 и КЛОП®-3 или непосредственно на их фланце (см. схемы установки), а также на фланце «каналь-ных» клапанов КЛАД®-2(КДМ-2) и КЛАД®-3 со стороны отсут-ствия вылета заслонки. Для «канальных» клапанов, КЛОП®-1, КЛОП®-2, КЛОП®-3 и КОМ®-ДД, имеющих вылет заслонки за их корпус, решетка устанавливается на фланце присоединяемой к клапану дополнительной секции воздуховода, компенсиру-ющей указанный вылет. В этом случае габаритные размеры решетки принимаются равными габаритным размерам флан-цев воздуховода А1хВ1, которые на 40 или 60 мм превышают размеры сечения воздуховода АхВ.

Решетки РКДМ могут также устанавливаться на строительных конструкциях, ограничивающих проемы (отверстия) каналов приточно-вытяжных систем противодымной вентиляции внутри зданий, а также на приемных устройствах наружного воздуха снаружи зданий.

Значения местного сопротивления (КМС) клапанов КЛАД®-2 и КЛАД®-3 с решетками РКДМ представлены на стр. 19 катало-га. КМС при торцевом входе газа в воздуховод через решетку РКДМ, отнесенный к скорости в воздуховоде, равен ζВ = 2,60.

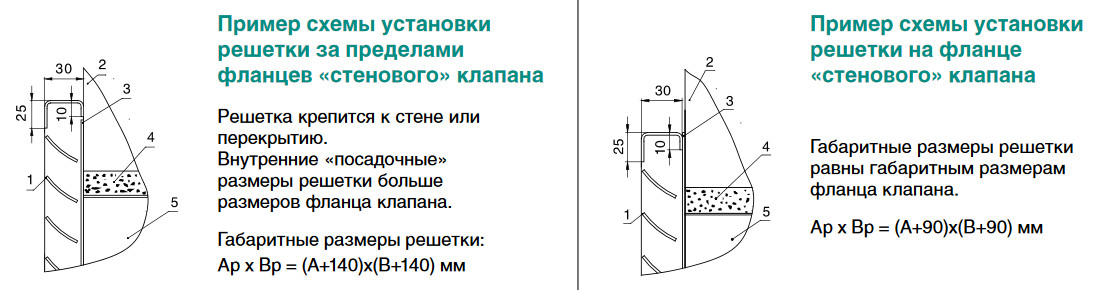

1 – решетка;                          4 – цементно-песчаный 2 – стенка шахты;                       раствор или бетон; 3 – фланец клапана;             5– корпус клапана;

А, В – установочные размеры «стенового» клапана, мм.При вертикальной установке решетки РКДМ с последующим поворотом воздушного потока вверх на 90° жалюзи решетки должны быть направлены вниз, как это показано на схемах. Такой вариант установки решетки обеспечивает минимальное значение КМС и декоративность.

Примечание.

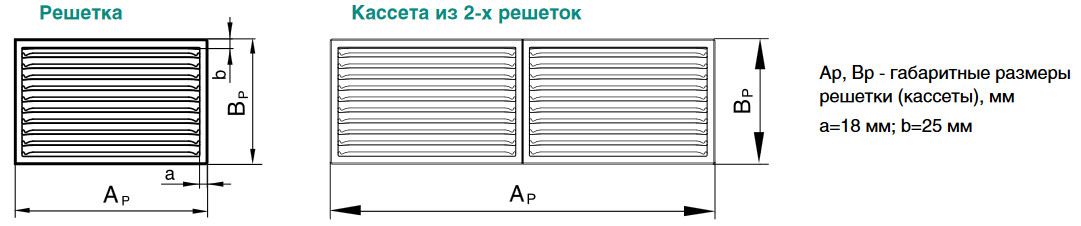

Таблицы типоразмерных рядов решеток РКДМ предназначены для определения возможного варианта схемы их исполнения, поэтому для упрощения габаритные размеры решеток Ар и Врв этих таблицах указаны кратными 50 мм. Фактические значения размеров Ар и Вр решеток, изготавливаемых для установки на противопожарных клапанах или воздуховодах, указанной кратности не соответствуют.

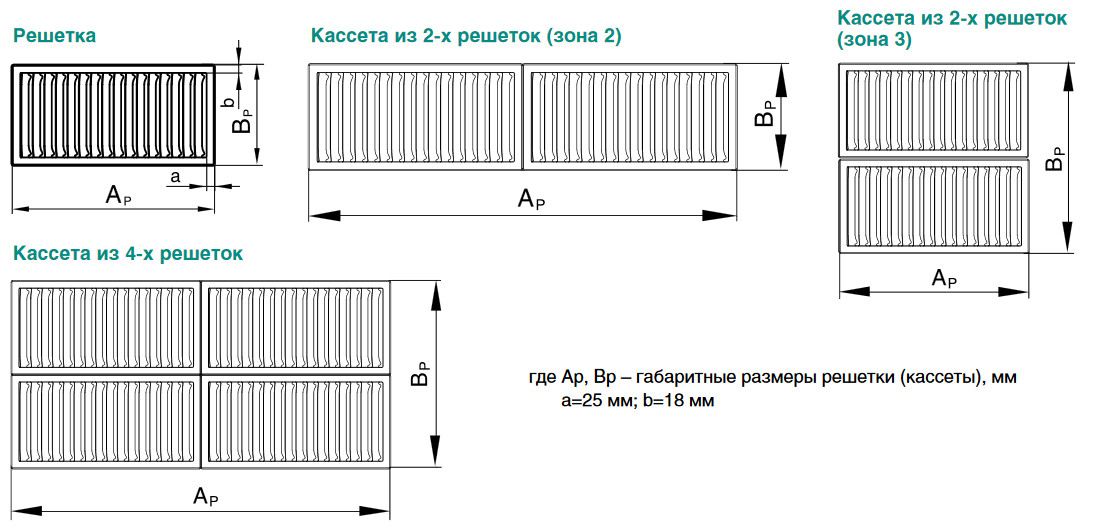

Примечание: При установке решетки на отверстии (проеме) ее габаритные размеры следует определять с учетом размеров «a» и «b» рамки решетки и обеспечения надежности крепления.

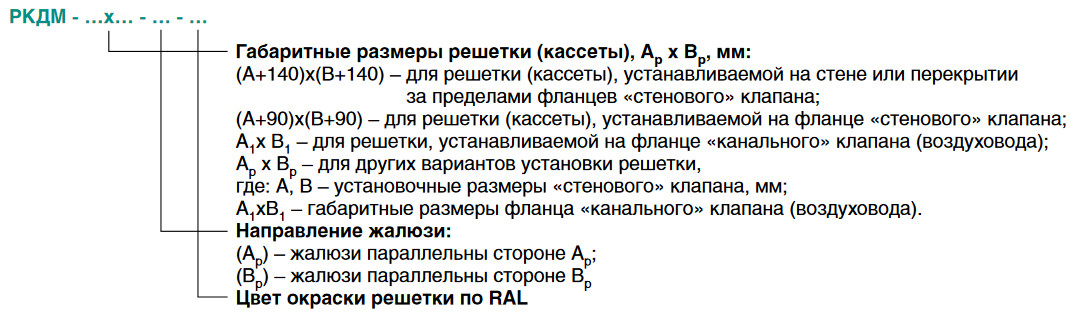

РКДМ-840х640-(Ар)-(RAL 9016) – декоративная решетка РКДМ с габаритными размерами 840х640 мм для установки на стене запределами фланцев стенового клапана с установочными раз-мерами 700х500 мм, жалюзи решетки параллельны стороне Ар решетки, окраска по RAL 9016. РКДМ-1400х800-(Ар)-(RAL 9016)-Кас. из 2-х реш. – кассета с габа-ритными размерами 1400х800 мм из 2-х решеток РКДМ, жалюзи которых параллельны стороне Ар кассеты, окраска по RAL 9016.
